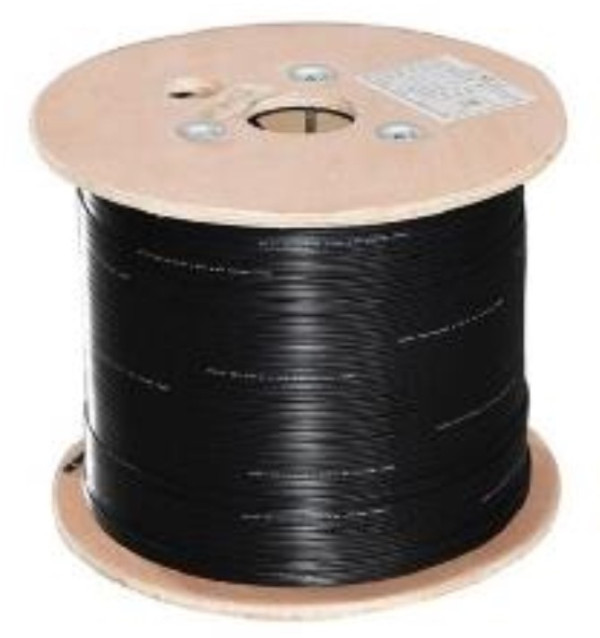

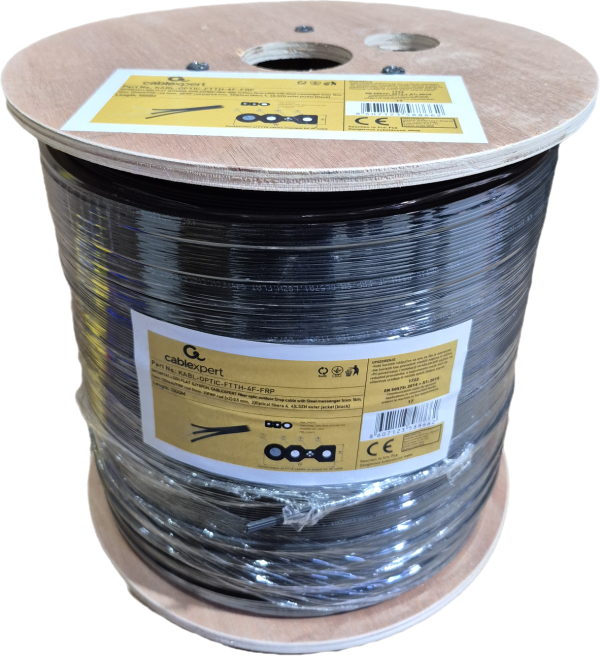

KABL-OPTIC-FTTH-4F-FRP, SM G657A1, LSZH, FLAT GJYXFCH, CABLEXPERT FIBER OPTIC OUTDOOR DROP
CABLE WITH STEEL MESSENGER 1MM 1KM/DRUM

SPEC:
1)STEEL/FRP ROD 1MM,
2)FRP ROD (X2) 0.5 MM,
3)OPTICAL FIBERS 4,
4)LSZH OUTER JACKET (BLACK) ,

PRINTING: KABL-OPTIC-FTTH-4F-FRP, SM G657A1, LSZH, FLAT GJYXFCH, CABLEXPERT CE ISO/IEC 11801 001M,002M…… 1000M

Gembird 4F FTTX Flat Drop kabl je ravan, samonoseci kabl. Korišceno je jednomodno vlakno G657A1 sa smanjenim radijusom savijanja od 10 mm. Korišcene su dve FRP armaturne šipke (fiber Reinforced Polimer) precnika 0,5 mm i dodatna celicna žica od 1 mm. Oklop je napravljen od LSZH (Low Smoke Zero Halogen) – otporan na UV zracenje.

– Broj vlakana: 4
– Tip vlakna: G.657A1
– Boja školjke: crna
– Dimenzije: 2×5 mm (debljina x širina)
– Težina: 19,5 kg/km
Optički kabl
Tehničke karakteristike
-1,0 mm fosfatirana čelična žica kao samonoseca.
-2*0,5 mm FRP snage za zaštitu vlakana.
-Lako skinite i spojite, pojednostavite instalaciju i održavanje.
-Jednostavna struktura, mala težina i visoka praktičnost.
-Malo dima, nula halogena plašt.

Dimenzije i opisi
Standardna struktura GJYXFCH spoljnog kabla:

Samonoseca čelična žica: 1x 1,0 mm
Snažni član FRP: 2x 0,5mm
Spoljni omotač: BLACK LSZH
Prečnik kabla: 1-4; 2,0×5,0 mm
Neto težina 1-4; 17,5 kg/km

Min. radijus savijanja:
Dinamic 30D
Static 15D

Zatezna čvrstoca:
Dugotrajna 300N
Kratkoročno 600N

Otpornost na lomljenje:
Dugotrajno 1000N/100mm
Kratkoročno 2200N/100mm

Karakteristike okoline:
Temperatura skladištenja -40C~+70C
Radna temperatura -30C~+60C

Optičke karakteristike nakon završetka kabla:
Tip vlakna G657A1

Slabljenje 1310nm
